重慶申歐公司為了方便經銷商對程控電話交換機的安裝組成有所了解，特提供程控交換機方案組成圖，為弱電工程商家在安裝預設線路或裝修公司在預埋內部電話線時提供參老幫助！布線時注意：前臺或總臺或總經理室布放電話線時要多放2-3條電話線，因前臺或總臺一般總機2部，另外還有傳真機及其它，總經理室要考慮一條直撥電話和一條內線電話共2條，其它不重要的辦公室或員工只需要放一條電話線。以下例舉幾種程控電話交換機安裝組成方案圖：
程控電話系統方案圖一
程控電話交換機方案簡要說明： 本電話交換機方案圖為一般小型辦公企業最簡單配套方案,也是最不規范的，電話線與交換機之間采用硬接線。主要應用小型辦公節約經費！
程控電話交換機方案系統組成
1、機房設備——由主機組成。（安裝所有的分機線及接入交換機的外線匯總在主機設備這里）
2、綜合布線系統——由電話線或網線等組成。（安裝所有的分機線到主機位置，注意前臺或總經理室要多放一條電話線）
3、終端設備——電話機

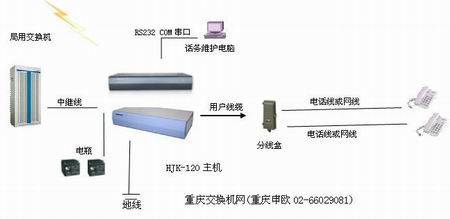

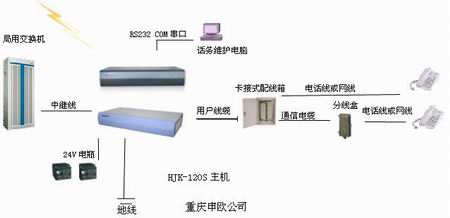

程控電話交換機方案圖二
程控電話交換機方案簡要說明：本程控電話方案圖為一般小型辦公經濟配套方案,主要應用辦公寫字間或開間等
程控電話交換機方案系統組成
1、機房設備—由主機、電纜分線盒、后備電池 (選配)及地線工程（選配或不要）等組成。（安裝所有的分機線及接入交換機的外線匯總在這里）
2、綜合布線系統—-電話線或網線等組成。（安裝所有的分機線到主機位置）
3、終端設備——電話機

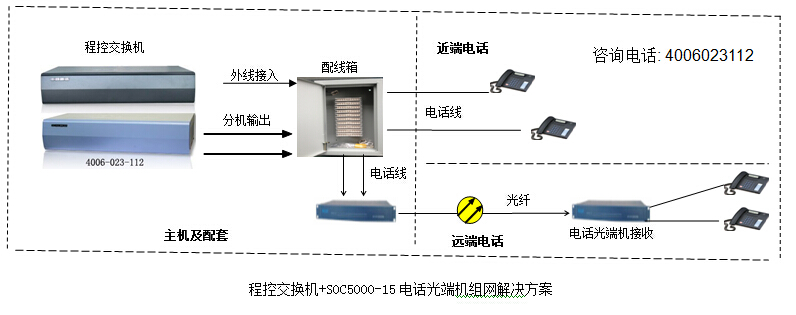

程控交換機方案圖三
程控交換機方案簡要說明：本電話交換機方案圖為典型配套方案,主要應用比較分散的樓與樓之間或樓層與樓層之間等，還可以通過光纖光纜到電話交換機分機進行遠距離傳輸，如：廠礦,中小學校,醫院,房地產及物業、辦公樓等
程控電話交換機方案系統組成
1、機房設備——由主機、電話光端機、電話配線架或箱、防雷保安排(選配)、后備電池 (選配)及地線工程等組成。（內外線匯總在這里）
2、綜合布線系統——通信電纜（或光纖）、電纜分線盒、電話線或網線等組成。（安裝所有的分機線或電纜全部到主機位置）
3、終端設備——電話機，

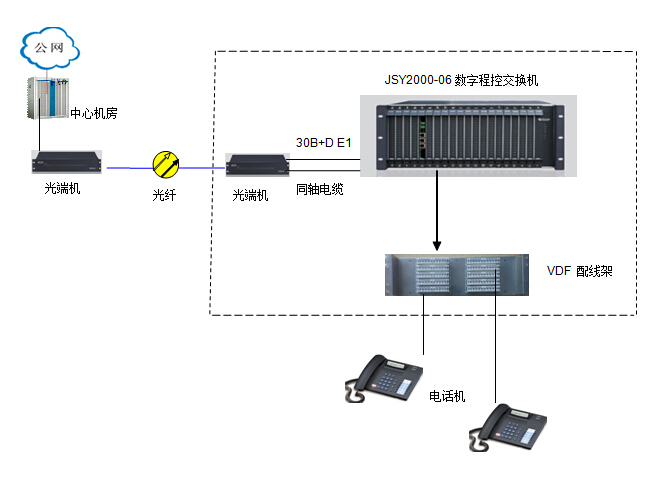

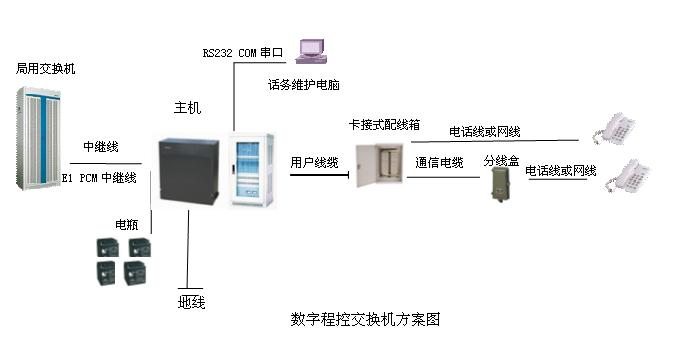

數字程控交換機方案圖四
數字程控交換機方案簡要說明：本數字程控交換機方案圖為典型配套方案主要由機房主機設備、布線系統、終端設備組成。
數字程控交換機方案系統組成
1、機房設備——由數字交換主機（模擬或數字中繼接入）、電話配線箱、防雷保安排(選配)、后備電池 (選配)及地線工程等組成。。（所有電纜及電話線匯總在這里）
2、綜合布線系統——通信電纜、電纜分線盒、電話線或網線等組成。（安裝所有的分機線或電纜全部到主機位置）
3、終端設備——電話機或數字話機

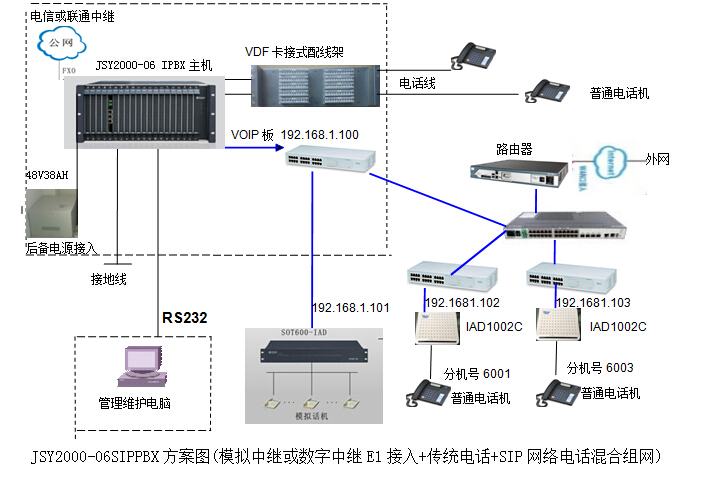

數字IPPBX程控交換機方案圖五
IP數字程控交換機方案系統組成
1、機房設備——由SOC1000或SOC8000C-IPPBX數字交換主機（模擬或數字中繼接入）主機1臺。上行接入營運商可以是模擬中繼、數字中繼（PRI、30B+D、VOIP中繼），下行輸出一條網線到企業的局域內網中。
2、綜合傳輸系統——光纖電纜、光纖網絡交換機或光纖POE交換機、SOT600IAD語音網關等組成。
3、終端設備——IP網絡電話機或視頻電話。如接了SOT600IAD網關需要普通電話機。
