公司經常有用戶單位咨詢兩臺程控電話交換機可不可以實現對接組網問題，作出以下四種方案介紹供弱電工程商和用戶參考。
一、*常用的兩臺集團電話程控交換機接入方案
此方案是：把兩臺集團電話交換機的分機線與中繼線相互對接,即一臺電話交換機A的分機線接入另一臺電話交換機B的中繼線,另一臺電話交換機B的分機線接入這臺電話交換機A的中繼線,相互交叉接入。
此方案必須具備條件：兩臺集團電話交換機要有多余的分機端口和中繼端口線(一般是2-4條線),兩臺電話交換機同時相互之間撥打取決于相互之間接了多少條分機線或中繼線.
常用的兩臺集團電話程控交換機接入對接方案如圖:
兩臺普通模擬電話交換機組網簡單說明：
將集團電話交換機A的4條分機線EXT連接到另一臺電話交換機B的4條中繼線TRK上，電話交換機B的4條分機線對接到電話交換機A的4路中繼端口上；這樣就互相對接.兩臺交換機只通同時4路用戶通話.
該方案互相對接撥打方法:兩臺電話交換機可以設為任意出局字頭，如：撥“6”+“對方交換機號碼”，設為間接局，撥”O(jiān)”為撥打外線
二、典型數字程控交換機對接接入方案（兩臺數字交換機用E1數字中繼接入，實現兩合一）

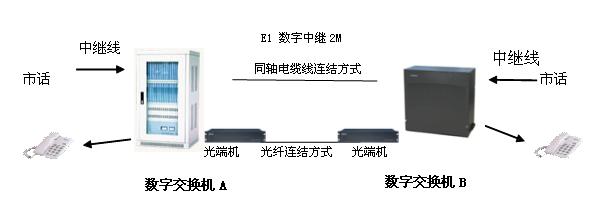

該方案條件是：必須兩臺是數字程控交換機，需配E1數字中繼（PCM 2信令），將在數字程控交換機A上的E1數字中繼（PCM 2M信令），通過75Q同軸電纜線連結方式（或遠距離通過光端機由光纖連結方式）到數字程控交換機B的E1數字中繼上；這種方式是數字E1對接方式，兩臺數字交換機之間可以同時30路用戶通話。
該方案連結方式說明：一種采用同軸電纜直接就可以連結只能在100米內。另一種是兩臺數字程控用戶交換機相隔距離遠，采用光纖加PCM光端機（SOC-G08-120）連結的方式，通過光端機實現兩臺數字程控交換機E1對接。
該方案互相對接撥打方法：兩臺數字交換機可以直接撥號，設不同的字頭來分。如：A臺為8000-8100,B臺為7000-7888,A臺撥B臺數字交換機方法是: 分機提機直接撥7000,就可以了。
如： 重慶忠縣人民醫院住院部與門診部采用此方式。 三、不采用兩臺電話交換機對接改為一臺程控交換機加PCM傳輸復用器（SOC5000-15） 方式 采用集團電話交換機或數字程控交換機+SOC5000-15 光綜合復用設備組成. 利用話路復用器可以使一個集團公司或一個系統單位共用一臺程控用戶交換機，不僅便于管理和維護，而且還可以降低成本，電信運營商可以作為遠端模塊使用。
用光纜傳輸而不需要通信電纜，話路復用器也可利用n*64K的傳輸方式一部分傳語音，一部分傳以太網數據或其它業務，并且直接同具有中國一號信令、中國七號信令或PRI信令的E1接口相連接，實現2M的遠端接入。特別適用于有光纜鋪設而無電纜鋪設，或語音需要保密(如部隊）的場合。
方案案列1
方案案列2
大渡口區公安局的公安網將采用申甌JSY2000-06型數字程控交換機(4個PCM數字中繼E1(NO.7信令)+384線及十幾套SOC5000光綜合復用設備接入10多個派出所.實現整個大渡口區的公安分局和十幾個派出所內部通話及接入重慶市公安局機房匯全國公安內部網系統之間內部通話。
四、一條網線兩臺數字程控交換機VOIP中繼 接入組網方案（必須是具有VOIP中繼功能早甌所有SOT600S/600K/JSY2000-06/SOC8000/SOC9000等機型都行）

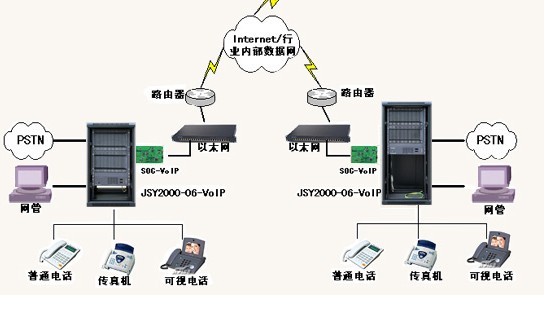

兩臺程控交換機走IP中繼方式，采用一條網線組網互相撥打，只要有一條網絡的地方就可以實現電話通話，實現內部語音電話相互撥打零話費，一條網線就可實現兩臺申甌電話交換機組網方案，該方案主要適用于企業分支結構、辦事處和各大企業的分公司等等，通過多種方式組建VOIP電話系統相互鍵免費互打。VOIP程控交換機組網圖：
1、兩臺程控交換機必須具有VOIP中繼功能
2、兩臺程控交換機必須是在局域內網或VPN內網，公網需要一臺有固定公網IP加媒體服務器才行。
|
|
|
|
| |
|
