  重慶申歐公司仔細研究了本項目的拓?fù)鋱D和項目需求描述，并結合我公司自身的技術特點和設備情況，針對本工程在組網、業務實現以及配套設施等各個方面提出方案建議。本次工程的網絡組織和系統組成方案均遵守技術規范書中的相關規定。該設備上行可以接入營運商模擬中繼、數字中繼（PRI\7號信令等），下行可以傳輸語音電話FXS/FXO、以太網10/100/1000M網絡、PCM接入1-32條（2M)、同步V35/24異頻數據線232/485、磁石MCS、E&M信號、2/4音頻信號、視頻監控等等。

方案描述：

1、局端機房采用SOC5000-80MSAP，集接入平臺、程控交換、信令匯接于一體，整體結構簡單，建設成本低。
2、局端通過24根光纖無縫對接到各棟樓。
3、主機通過1個數字2M出局，32路模擬中繼出局與營運商對接。
4、遠端采用幾十臺SOC5000-15和1臺SOC5000-30綜合復用設備。

2.2 光纖程控交換機方案圖




一、光纖程控交換機方案優勢

三網融合的MUX和IP結合技術，滿足視頻、語音和數據業務對網絡綜合傳輸?shù)囊�求�?BR>兼容性：本次優化所使用設備均為申甌通信生產，與現有政法接入網設備屬于同一廠家，在設備兼容性上做到無縫對接。并且可充分利用現有設備，最大限度保護原有投資。
可靠性：充分考慮設備板（件）級、設備級、網絡級等多層次的網絡備份方案，制訂可靠的網絡備份策略，保證網絡具有故障自愈的能力，最大限度地保障各業務系統的正常運行。
安全性：采用時分復用技術，語音、數據進行物理信道隔離，當有病毒侵入網絡時，不影響語音、會議電視業務。制定統一的網絡安全策略，整體考慮網絡平臺的安全性。
可管理性：對網絡實行集中管理、分級監測，并統一分配帶寬資源。選用先進的管理平臺，具備對設備、端口等的管理，流量統計分析，提供故障自動報警及發送。
可擴展性：充分考慮技術的兼容性、設備和線路帶寬的擴展能力。
采用基于WEB的圖形化操作界面，全中文人機對話模式，易于操作、維護和管理。
系統操作簡便，故障診斷、設備維護簡單靈活方便，MCU及終端支持遠程TELNET配置、維護和監控。
所有設備采用工業級設計，系統結構集成度高，能夠保證7*24小時不間斷地穩定可靠運行，適應工作環境能力強，故障率低。

二、組網設備介紹

2.1 主機房設備（核心點和中心點SOC5000-80多業務接入平臺）

   SOC5000-80多業務接入平臺（MSAP）融入數字信號處理技術、光傳輸技術、計算機網絡技術，是集語音交換、信令匯接、光傳輸、PCM復用、64Kb交叉、2M交叉、2M匯聚、以太網匯聚等多種技術于一體的功能強大的多業務接入平臺，實現語音、數據、圖像(壓縮和非壓縮)等業務的傳輸、接入與匯聚。
SOC5000-80多業務接入平臺（MSAP）上行提供STM-1/4、FE/GE、E1等標準接口，完美融入SDH/MSTP網絡，下行提供SDH、PDH、PCM等各種接入方式，充分滿足STM-1、PDH155M、GPDH2.5G、N×64K、N×E1、FE、GE等各種專線業務；同時將MSAP與PBX功能融于一體，具備程控交換、信令匯接功能，為專網用戶提供可靠的TDM專線業務。實現高密度的多業務匯聚能力，為用戶構建一個集成度高、拓?fù)浣Y(jié)構簡單、建設成本低、運行更穩定可靠的多業務接入平臺。
SOC5000-80多業務接入平臺（MSAP）采用SOC-NM2005綜合網管平臺，支持局端和遠端全網設備的統一監控和管理；實現多級網管、遠程管理；對網絡實行集中操作、維護和管理（OAM）功能，實現電路的配置和調度。操作簡單易用，提高網絡運維效率，降低網建運維成本。
SOC5000-80多業務接入平臺（MSAP）采用19英寸8U標準機箱，設備機箱頂端為1U拉風口，最底端為1U進風口，具備良好的散熱系統；設備支持主控MCU、電源PWR主、熱備份倒換控制；同時設備支持各種業務盤卡混插，整機工作性能可靠、穩定，易于安裝、維護方便，靈活滿足電信運營商、廣電系統公網和公安、部隊、電力、鐵路公路交通、金融、政府及具有分支機構的企事業單位的專網建設需要。

功能特點

業務集中、功能強大：

基于4096×4096交叉能力，將PBX語音交換、信令匯接、光傳輸、PCM復用、64Kb交叉、2M交叉、2M匯聚、以太網匯聚等多種技術融于一體，使得多業務接入平臺業務種類豐富，設備整體集成度高、組網能力強，實現了傳輸、接入、交換設備的統一管理，同時降低了建網和運維成本。

結構緊湊、穩定可靠：
采用20槽（16個業務插槽、2個電源插槽、2個主控插槽）前后插板式設計，全表面貼裝工藝，工業級設計。支持主控MCU主控、雙電源1+1熱備份保護，支持各類業務盤卡混插能力，擴容維護方便。

多組背板應用總線技術：
PCM總線、SDH（2M匯聚或交叉）總線、以太網匯聚總線，使得多業務接入平臺業務種類豐富，接入靈活自如。
互聯互通：

支持EOS功能，與MSTP廠商設備互聯互通；支持SDH線性復用段保護，實現與骨干網無縫聯接。
組網靈活：
實現星形、鏈形、環形、樹形、點對點等不同網絡拓?fù)浣Y(jié)構，支持級聯和堆疊。

網管系統：
可納入SOC-NM2005網管平臺進行多層次、分級分區域的全網管理功能，實現故障（維護）管理、性能管理、配置管理、安全管理和系統管理五大管理功能。具有圖形化界面，配置靈活、操作簡便，為系統運行和管理提供可靠保障。

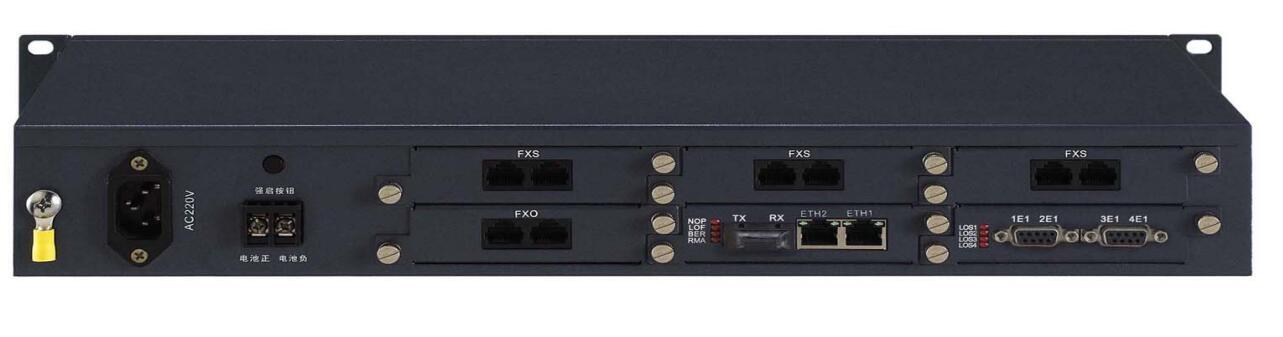

2.2.光纖終端設備（SOC5000-15綜合復用設備）

   SOC5000-15綜合復用設備是通過E1或光纖通道傳輸語音（FXO、FXS、2/4線、E/M、磁石等）、以太網數據、視頻（單/雙向）、音頻（單/雙向、左/右聲道可選）、同/異步數據（RS232/422/485、V.35等）、E1業務等。由于語音信號傳輸距離是受限制的，通過SOC5000-15綜合復用設備同光端機的配合可以輕松的解決遠距離傳輸語音的問題，且具有語音保密功能；特別適用于有光纜鋪設而無電纜鋪設，或語音需要保密(如部隊)的場合。
SOC5000-15綜合復用設備提供1～4路物理隔離的以太網業務接口，傳輸不同業務數據。通過光纖傳輸時以太網帶寬可達100Mbps；通過單E1或多E1傳輸時，以太網帶寬N×64K可調，可根據業務需要設置動、靜態帶寬，當語音業務未啟用時其通道帶寬自動切換到以太網通道，增加以太網業務帶寬，有效利用資源。
利用SOC5000-15綜合復用設備可以使一個集團公司或一個系統單位共用一臺程控用戶交換機，將總部的用戶分機延伸至分部；并通過以太網通道使總部與分部的局域網互聯，實現資源共享，統一管理。
SOC5000-15綜合復用設備，有機的將PCM復用設備和傳輸設備融于一體，同時配合其他設備可組建各種不同類型傳輸網。
SOC5000-15綜合復用設備作為用戶端設備時，可配置PBX語音交換盤，實現內部本地交換，具有集團電話強大的用戶功能。
SOC5000-15綜合復用設備是各電信運營商在末端用戶接入和專網基層單位接入的通信設備，具有較高的性?xún)r(jià)比和廣泛的應用。

功能主要特點

◆ 結構合理，性能穩定
   采用19英寸1.5U標準機箱6槽插卡式結構，配置維護方便；
   設備槽位結構：1個主控插槽、4個業務插槽、1個擴展插槽，業務插槽可任意混插各類語音、數據、視頻等業務盤卡。

◆ 業務豐富
   語音業務：FXO、FXS、MCS、E&M、2/4線等；
   數據業務：RS232/422/485、V.24、V.35(N×64K)、10/100Base-T等；
   音頻業務：高保真音頻、愛峰/來邦對講；
   視頻業務：全數字非壓縮視頻圖像接口，且支持任何高分辨率視頻信號；
   支持來電顯示、反極計費信號。

◆ 組網靈活
   多種傳輸方式：包括E1傳輸、光纖傳輸、HDSL傳輸，支持點對點/星形/鏈形結構；
   通過多E1傳輸時，采用MP技術（線路負載平衡）將多E1信道捆綁傳輸各種業務；
   集成PDH、PCM、PBX等多重功能融于一體，應用于各種專網業務，為客戶在原有傳輸架構上提供性?xún)r(jià)比更高的接入方案；
   可根據用戶需求配置PBX語音交換盤，用戶無需經過局端出局就可在用戶端直接進行語音交換，語音交換盤具有電腦話務員功能。

◆ 可靠性高

    采用AC220V、DC（可選-48V或+24V）雙重供電方式，可接蓄電池，具有浮充功能；
   全表面貼裝工藝， 完善的告警指示及業務狀態指示；
   線路自檢和故障定位功能：通過網管平臺可選擇手動自檢、自動自檢、定時自檢，檢測各用戶線路上的狀態（例如:短路、開路、并機、正常）；
   可統一納入SOC-NM2005網管平臺，提供完善的網管功能，為系統的運行和管理提供可靠的保障。
性能參數
    技術特性：滿足 ITU-T G.703 G.723 G.712 G.713 G.714建議
    光纖接口
     接口類型：SC/FC/ST
     光纖類型：雙纖、單纖、單模、多模
     線路碼型：NRZ+擾碼
     線路碼速率：45Mbit/s、175Mbit/s
     發送光功率：-3dB～-15dB （默認配置40公里雙纖光模塊）
     接收機允許最小接收光功率Pmin(靈敏度)：優于-36 dBm
     接收動態范圍：優于30dBm
     傳輸距離：20～100Km

    E1接口

     接口類型：C3/DB9
     接口阻抗：非平衡：75Ω；平衡：120Ω（出廠設置為75Ω）
     接口速率：2.048MHz
     時鐘恢復精度：±50ppm
     線路編碼：HDB3
     脈沖形狀：矩形
     脈沖寬度：244±20ns
     標準峰值電壓： 2.37V±10%
     輸入端允許損耗：0～6dB（1024KHz點）

    以太網接口

     接口類型：RJ45（DCE）
     速率：n×64Kbps，10M、100Mbps（光纖傳輸）
     接口特性：IEEE802.3標準

    FXO/FXS接口

     接口類型：RJ45/DB25
     有效傳輸頻寬：300Hz～3400Hz
     接口阻抗：600Ω（FXO為200+680Ω//0.1uF）
     接口饋電：-48V或+24V(二線環路)
     傳輸損耗：－2dB～-7dB
     振鈴電壓：AC75V±15V
     振鈴頻率：25±5Hz
     話際空閑噪聲：＜-65dBm

    MCS(磁石)接口

     接口類型：RJ45
     有效傳輸頻寬：300Hz～3400Hz
     接口阻抗：600Ω
     傳輸損耗：－2dB～-7dB
     振鈴電壓：AC75V±15V

    外形與環境

     1.5U機箱外形尺寸：488mm×215mm×66mm
    工作電壓
     AC：190V～260V（50HZ/60HZ）
     DC：-44V～-56V（直流電壓紋波≤5%）
     DC：+22V～+28V（直流電壓紋波≤5%）
     功耗：＜50W
     接地電阻：≤0.2Ω

    工作環境

     工作溫度：-5℃～50℃
     工作相對濕度：10%～90%無凝結（室溫）

    儲存環境

     儲存溫度：-20℃～70℃
     儲存相對濕度：5%～95%無凝結（室溫）

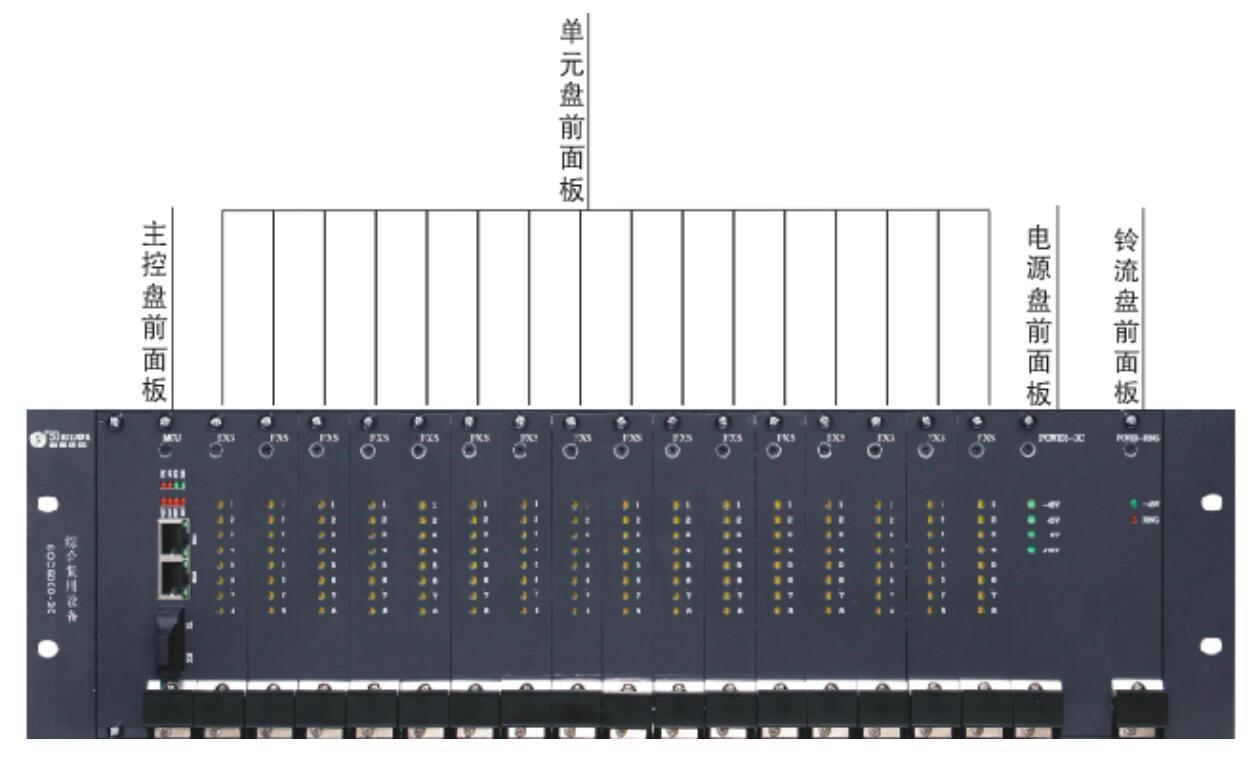

2.3 SOC5000-30綜合復用設備

    SOC5000-30綜合復用設備是申甌通信自主研發的高科技、高性能的綜合復用設備。通過選擇光通道或者E1通道傳輸各類語音、數據等多項業務。由于語音信號傳輸受距離限制，通過SOC5000-30綜合復用設備可以輕松的解決遠距離語音傳輸問題，且具有語音保密功能。特別適用于語音需要保密(如部隊)或需要較大容量點對點場合。
    SOC5000-30綜合復用設備其最大特色在于可配置60~240路FXO或FXS。設備具有光纖接入端口，4個標準E1接口；業務傳輸通道可選擇光通道或E1通道。以太網選擇從光通道傳輸時，以太網的帶寬10M與100M可選。以太網選擇從E1通道傳輸時，可提供兩個物理上完全隔離的以太網接口，用于傳輸不同的業務。根據業務的需求可將以太網設置成動態帶寬，該動態以太網的帶寬可與音頻的帶寬進行無縫切換，即在音頻不使用時，傳輸以太網數據。
    SOC5000-30綜合復用設備具有完善的網管功能,可統一納入申甌通信網管平臺。SOC5000-30綜合復用設備采用19英寸3U標準機箱。

產品特點

◆ SOC5000-30綜合復用設備采用插卡式、模塊化設計，結構緊湊，維護方便

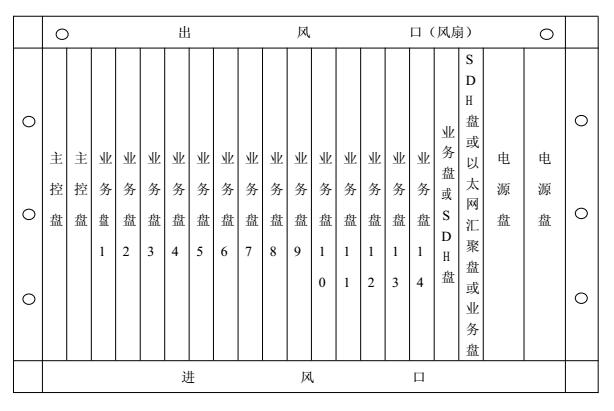

◆ 設備具有20個盤卡槽位，其中16個為業務槽位，1個主控槽位、1個網管槽位、1個
   鈴流槽位、1個電源槽位
◆ 16個業務槽位可以任意混插各類語音盤、數據盤等
◆ 選擇E1通道傳輸時，任意1個E1可以傳輸128 路語音；優化E1電路資源，節約投資
◆ 選擇1~ 4E1通道傳輸時，E1通道具有倒換功能(即當某E1通道出現故障時，系統會自動
   倒換到其他E1通道傳輸)；可實現“1+3保護”功能
◆ 選擇光纖通道傳輸時，可擴展4個E1接口
◆ 齊全的音頻接口：磁石、E&M、CWT、FXO、FXS
◆ 最大容量可配置240路FXS和FXO
◆ 提供電信級語音質量，音質清晰，無雜聲，無交流聲，傳真速度快，字跡清晰；語音支
   持來電顯示和用戶反極
◆ 自檢功能：在網管上可選擇(手動自檢、自動自檢、定時自檢三種檢測方式)測各用戶
   線路上的狀態（短路、開路、并機、正常）。
◆ 以太網在E1通道上傳輸時，雙以太網支持動靜態配置，帶寬可靈活配置
◆ 以太網在光通道上傳輸時，以太網帶寬10M、100M可選
◆ 雙以太網接口物理上完全隔離，以太網接口10M/100M自適應，對UTP電纜線具有平行、
   交叉自動識別功能
◆ 組網方式靈活，支持級聯方式
◆ 提供強大的網管功能，中文化圖形界面、配置靈活、操作簡便、為系統的運行和管理提
   供可靠的保障
◆ 全表面貼裝工藝，工業級設計，可靠性高
◆ 采用DC直流-48V供電方式
◆ 集成SDH盤，提供SDH STM-1光纖接口，連接上一級或運營商的SDH傳輸網。

三、性能參數

技術特性：滿足 ITU-T G.703 G.723 G.712 G.713 G.714建議

光接口參數
    線路碼型：NRZ+擾碼
    發送光功率：-3～-15dBm  (默認配置40公里雙纖光模塊)
    光模塊允許接受最小光功率：-36dBm
    接收的動態范圍：優于30dBm

E1接口參數

            接口類型：C3
            接口阻抗：非平衡：75Ω
            接口速率：2.048MHz±50ppm
            線路編碼：HDB3
            脈沖形狀：矩形
            脈沖寬度：244±20ns
            標準峰值電壓： 2.37V±10%
            輸入端允許損耗：0～6dB（1024KHz點）

10/100Base-T以太網接口參數

            接口類型：RJ45（DCE）
            數據速率：Nx64K或10M/100M（光纖傳輸時）
            符合IEEE802.3建議
            AUTO-MDIX：支持交叉線、平行線自適應
            全半雙工：全雙工、半雙工自適應
            支持10M/100M接口自適應
            支持VLAN

語音接口參數

    接口類型：DB25
    語音接入方式：二線環路（即FXO、FXS）、2/4線音頻、E/M、磁石、載波
    有效傳輸頻寬：300Hz～3400Hz
    接口阻抗：600Ω（FXO為200+680Ω//0.1uF）
     接口饋電：-48V(二線環路)
     傳輸損耗：－2dB～-7dB
     振鈴電壓：AC75V±15V
     振鈴頻率：25±5Hz
     話際空閑噪聲：小于-65dBm

外形與環境

      3U機箱外形尺寸：  488mm×180mm×132mm
      工作電壓：DC-44V～-56V（直流電壓紋波≤5%）
      功耗: 局端(滿載): ≤30W
            用戶端(滿載): ≤75W
      接地電阻≤0.2歐姆

工作環境

          工作溫度：0℃～70℃
          工作相對濕度：5%～95%無凝結（室溫）

儲存環境

           儲存溫度：-40℃～105℃
           儲存相對濕度：5%～95%無凝結（室溫）

四、方案網管平臺

   申甌SOC-NM2005 綜合網絡管理系統是申甌推出的新一代綜合網絡管理系統。其主要特點是：提供強大的拓?fù)涔芾砉δ埽煌ㄟ^(guò)C/S方式的軟件結構，可支持靈活的部署模式；可對申甌通信設備有限公司生產的系列設備進行統一的管理；采用面向?qū)ο蟮脑O(shè)計，實現面向?qū)ο蟮牟�發多任務處理；支持管理者(Manager)和代理者(Agent)的動態分布式處理，實時性好；具有中文圖形化用戶界面。可以提高網絡運行維護效率，實現快速故障定位，降低運營維護成本。

功能特點

模塊式設計

基于分布式、模塊化、分層思想設計
提供以太網及RS-232兩種網管接口
采用Client/Server模式的軟件架構，支持跨平臺應用
網管采用由客戶端、網管服務器、數據庫三層結構實現
擴展性好，系統功能分布在幾個服務器上，維護和擴展非常容易

全面的網管功能

提供配置、告警、性能、維護、安全、系統和報表管理功能
支持申甌生產的系列設備
提供完善的日志記錄
完善的訪問權限控制功能（超級、管理員、操作員）
多層次網絡拓?fù)洹⑻峁┓旨?jí)分區域的管理功能
提供環回、誤碼測試等多種增強OAM功能

卓越的性能指標

實時數據延時<3秒，告警響應時間<5秒
支持最多16個并發客戶端
當前告警表最多可存儲10萬條告警記錄
單個網管服務器最大可管理2048個設備

故障管理

    實現告警事件的處理。可以顯示告警的設備名稱，告警類型，告警發生的事件，以及操作人員。可以修改告警的級別或屏蔽告警。可以將告警信息導出到外部文件。
