一、視頻光端機概述
SOC-DV系列視頻光端機是申甌通信設備有限公司根據市場需求，適時開發出數字視頻光端機，采用國際最先進的數碼視頻高速傳輸技術，將同時把32路視頻，16路音頻，4路E1接口，32路數據(RS485/RS422/RS232/開關量)，FXS/FSO/EM/載波/磁石等電話語音接口在單芯或雙芯光纖上無失真、高質量傳輸。SOC-DV系列視頻光端機采用全數字無壓縮技術，因此能支持任何高分辨率運動、靜止圖像無失真傳輸；克服了常規的模擬調頻、調相、調幅光端機多路信號同傳時交調干擾嚴重、容易受環境干擾影響、傳輸質量低劣、長期工作穩定性差等致命缺點。并可同時提供多路視頻、音頻、數據、以太網在光纖上同時傳輸，大大節省了用戶設備投資成本，提高了光纜利用率。系統采用結構化、模塊化設計，采用～220V和-48V同時供電，可接蓄電池，保證設備不間斷可靠的運行，并可納入申甌網管系統，具有完善的網管功能。用戶可根據現場具體情況靈活選擇或定制配置，同時可向用戶提供OEM供貨方式。SOC-DV系列視頻光端機已廣泛應用于企事業單位監控系統，政府智能指揮系統，“平安城市”監控系統，隧道工程系統，森林防火指揮系統，智能住宅小區監控系統，視頻會議調度系統，礦業調度系統，電力調度監控系統，鐵路調度監控系統，高速公路監控系統等。
二、視頻光端機產品特點
◆ 支持點對點和集中星行連接方式
◆ 全數字無壓縮、無損傷廣播級傳輸
◆ 無模擬調頻、調相、調幅光端機的交調干擾
◆ 支持任何高分辯率視頻信號
◆ 支持視頻無損再生中繼
◆ 自動兼容PAL、NTSC、SECAM視頻制式
◆ 支持視頻、數據、以太網、并行傳輸
◆ 光纖WDM/CWDM/DWDM技術
◆ 單、多模光纖傳輸，距離0-100KM
◆ 專用ASIC設計及高速DSP技術
◆ 先進自適應技術，使用時無須調節
◆ 全表面貼裝技術
◆ 工業級設計，可靠性高
◆壁掛式、19英寸1U機架式、1U機架或3U插卡式
◆提供功能強大的網管系統，網管系統界面友好、配置靈活、管理方便，并可以監控全網， 為系統的運行和管理提供可靠的保障。
◆支持來電顯示和反極計費信號。
◆采用AC220V、DC-48V供電方式。
◆支持用戶定制及OEM方式
三、視頻光端機技術指標
◆ 視頻接口(1路) 視頻輸入/輸出阻抗 BNC 75Ω非平衡接口 視頻輸入/輸出電壓 典型峰-峰值1Vрр，最大1.5 Vрр
視頻帶寬 10MHZ
視頻數碼位寬 8比特
微分增益 <1%
微分相位 ° <0.6
場傾斜 <0.5%
信噪比 65dB
◆ 音頻接口（可支持多路正,反,雙向音頻）
音頻輸入/輸出阻抗 600Ω平衡/非平衡接口，AV同心插座，RJ45座
音頻輸入/輸出電平 典型0dBm
頻率響應 10HZ-20KHZ
音頻數碼位寬 24比特
信噪比 80dB
◆云臺PTZ解碼器,控制鍵盤,矩陣控制數據接口（可支持多路數據,兼容所有控制鍵盤,矩陣協議,硬盤錄像云臺,報警復合數據）
物理接口 RJ45、
RS-232數據接口
RS-232數據速率 DC-115.2Kbps
RS-232數據誤碼率 小于10E-12
RS-232數據協議 全透明支持任意RS-232協議
RS-232網絡連接方式 支持正向、反向或雙向RS-232，支持點對點、點對多點連接
RS-485數據接口
RS-485數據速率 DC-115.2Kbps/DC-2Mbps
RS-485數據誤碼率 小于10E-12
RS-485最大節點數 128個
RS-485最大距離 1200米
RS-485數據協議 全透明支持任意RS-485協議,包括RS-485輪詢或Modbus協議RS-485網絡連接方式支持正向、反向或雙向RS-485,支持點
對點、點對多點連接
RS-422數據接口
RS-422數據速率 DC-115.2Kbps/DC-2Mbps
RS-422數據誤碼率 小于10E-12
RS-422最大距離 1200米
RS-422數據協議 全透明支持任意RS-422協議
RS-422網絡連接方式 支持支持正向、反向或雙向RS-422，支持點對點、點對多點連接
曼徹斯特(Machester)編碼數據接口
曼徹斯特編碼接口數據速率 DC-2Mbps
曼徹斯特編碼接口數據誤碼率 小于10E-12
曼徹斯特編碼接口最大距離 1200米
曼徹斯特編碼接口數據協議 全透明支持任意曼徹斯特編碼協議
曼徹斯特編碼接口網絡連接方式 支持支持正向、反向或雙向曼徹斯特編碼接口，支持點對點、點對多點連接
◆報警、開關量、遠程控制接口（可支持多路,全透明傳輸）
報警、開關量物理接口 RJ45
報警、開關量輸入信號 任意有源或無源報警、開關量輸入，支持TTL、RS-232/422/485
或無源開關、按鈕
報警、開關量輸出信號 任意有源或無源報警、開關量輸出，支持TTL、RS-232/422/485
或繼電器觸點輸出
◆E1接口參數
接口類型：BNC/RJ45
接口阻抗：非平衡：75Ω；平衡：120Ω
接口速率：2.048MHz
時鐘恢復精度：±50ppm
線路編碼：HDB3
脈沖形狀：矩形
脈沖寬度：244±20ns
標準峰值電壓： 2.37V±10%
輸入端允許損耗：0～6dB（1024KHz點）
◆10/100Base-T以太網接口參數
接口類型：RJ-45（DCE）
數據速率：10M/100M自適應
符合IEEE802.3建議
支持10M/100M接口自適應
支持VLAN
◆電話/程控交換機、各種語音接口
接口種類：FXS、FXO、E/M、磁石、載波
接口類型：RJ-45
有效傳輸頻寬：300Hz～3400Hz
接口饋電：－48V(二線環路)
傳輸損耗：－2dB～-7dB
振鈴電壓：AC75V±15V
振鈴頻率：25±5Hz
話際空閑噪聲：小于-65dBm
◆光纖接口
物理接口 光接口法蘭盤FC/ST/SC可選，可支持的連接跳線PC/APC可選
FC/PC、ST/PC、SC/PC纖種類 單模(9/125um)或多模(62.5/125um)光纖，單纖或雙纖
光發射波長 850/1310nm(多模),1310/1550/1470-1610nm(單模)
傳輸距離 多模0-2km，單模：0-25km，0-60km，0-100km
最大光功率預留量 15dbm/20dbm/25dbm/30dbm
◆最大消耗功率 15W
供電方式 電壓交直流220V、-48V、可選
◆ 工作環境(室外或室內均可)
工作溫度 -30℃～+70℃
濕度 0～95%不結凝
防護等級 通用工業標準或特殊指定

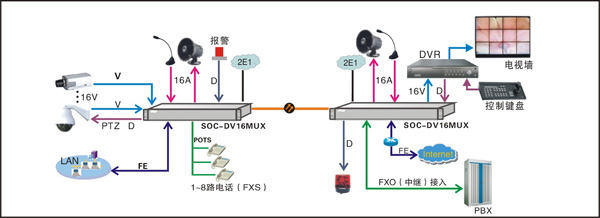

三、視頻光端機組網圖
