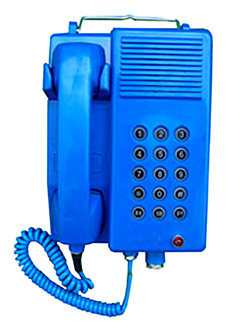

一、KTH17C防爆電話機主要用途及適用范圍
KTH17本質安全雙音頻按鍵電話機，適用于煤礦井下含有瓦斯（甲烷）等爆炸性氣體混合物的危險場所。本機通過其關聯設備KTA16A/KTA138型礦用電話耦合器與饋電電壓：DC48±4V，振鈴電壓：AC90±15V、（25±3Hz），具有脈沖/雙音頻接收的程控調度臺、程控交換機相配接，組成礦用有線通訊系統。完成生產、運輸、調度指揮、通訊聯系。 本機防爆標志為：ExibI；防爆型式為：礦用本質安全型；本機結構型式為：掛式兼臺式；發號型式：雙音頻與脈沖兼容；外殼防護等級：IP54。
二、防爆電話機產品特點
本機送、受話電路噪聲小、性能穩定、電路設計合理，由于有自動增益控制電路，受外線長度變化影響較小，因此遠近距離通話聲音大小基本不變。 本機采用電子音樂鈴聲，鈴聲清脆悅耳。采用新型呼叫器，保證振鈴響度：≥85dB。按鍵采用國內最新型的全密封式導電橡膠鍵盤，具有防塵、防潮、堅固耐用等優點。 本機具有緊急呼叫功能，可在任何情況下，通過緊呼按鍵開關向總機發出緊急呼叫信號。
三、防爆電話機使用環境條件
環境溫度：-5℃～＋40℃ 相對濕度：≤ 95%（+25℃） 大氣壓力：80～106kPa 環境噪聲：≤75dB(A) 工作頻率：300～3400Hz
四、防爆電話機主要技術參數
最高輸入直流電壓:≤52V 最大輸入直流電流:≤35mA 最高輸入鈴流電壓:≤90V（25±3Hz） 最大輸入鈴流電流:≤35mA 外型尺寸：310×185×105mm Ф4-85 整機重量：1.6Kg

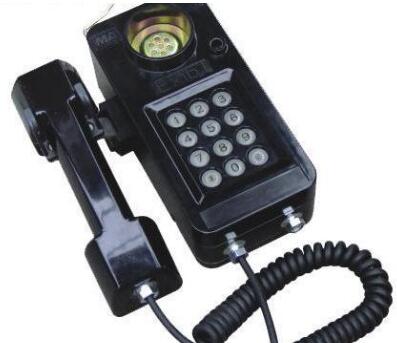

KTH108礦用本安型電話機 (具有煤安證及防爆證)
KTH108 礦用本質安全型電話機應用于甲烷,煤塵等爆炸性混合物氣體的煤礦井下,做為采煤工作面,裝載點,運輸巷,變電所,水泵房等場所的通訊工具.經耦合器與煤礦總機連接使用,構成礦用生產調度和行政通訊網絡。
KTH108本安電話機產品特點 KTH108型電話機為本質安全型,外殼采用DMC塑料壓制而成,外觀美觀,機械強度高,機內電路采用國際通用集成電路,具備音頻,脈沖發號兼容功能(出廠時置于音頻),具有發號準確,通話清晰,穩定,體積小,重量輕,堅固,耐用,鈴聲響亮,密封性能好,按鍵背燈等特點。

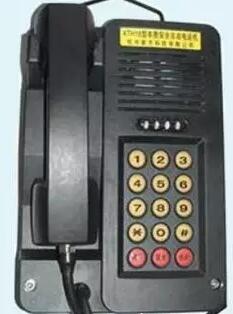

KTH104礦用電子電話機
KTH104礦用電子電話機于煤礦井下有煤塵或瓦斯爆炸危險性的場所，可作為采煤工作面上下出口、掘進頭、裝載點、運輸巷道的固定電話，以及調度站、變電站、水泵房、絞車房等固定峒室的電話之用。本電子電話機，從設計、試驗到生產過程中嚴格貫徹執行國標GB3836.1-2000和GB3836.4-2000《爆炸性環境用防爆電氣設備》的要求，并經國家指定的防爆檢驗機構審核、檢驗，認定防爆性能安全可靠，并發給《防爆合格證》，。同時取得煤炭安全監督局發給“MA”標志，。該系列電子電話機被原煤炭部(87)煤技字第20號文，作為煤炭工業采用本質安全型通訊設備替代舊式隔爆電話設備的指定推廣產品之一。
KTH104本參數
1、最大輸入直流電壓：DC 50V
2、最大輸入直流電流：DC25mA
3、最大輸入振鈴電壓：60V
4、最大收鈴電流：60mA

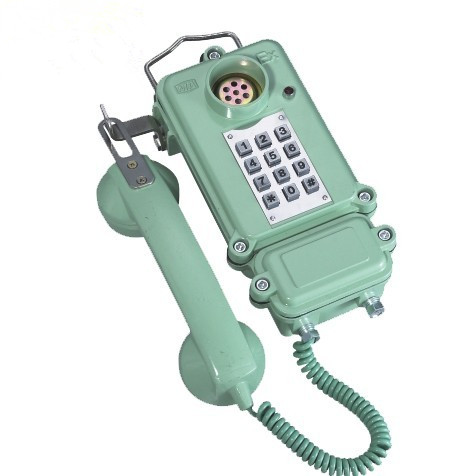

KTH106-1Z 型礦用本質安全型自動電話機 (具有煤安證及防爆證)
一、KTH106-1Z 使用范圍
KTH106-1Z 型礦用本質安全型自動電話機是根據Q001-2007標準生產的。為脈沖與雙音頻兼容電
話機，與關聯設備HDK礦用電話耦合器及輸出信號符合要求的調度臺或交換機可組成煤礦安全通訊系
統網。可廣泛使用于具有爆炸性氣體的環境中。其防爆標志為“ExibⅠ”。三、主要特點
1、本電話機殼為鋁合金，外型美觀，機械強度高。
2、采用國內新型按鍵號盤。
3、電話機內電路采用國際通用集成電路，具有發號準確，通話清晰，工作穩定等優點。
4、具備雙音頻發號兼脈沖發號功能（出廠時一般開關置于雙音頻）。
5、整機具有防震、防潮、體積小、重量輕、堅固、耐用、維修方便等特點。四、KTH106-1Z 主要技術參數
1、使用條件
環境溫度：-10℃-+40℃； 相對溫度：≤95%（+25℃時） 大氣壓力：（86-106）kpa 關聯設備：HDK耦合器
2、本安參數見表1：
參數 項目
最高輸入電壓 DC60V
最大輸入電流 30mA
最高鈴流電壓 AC56V
最大鈴流電流 10mA
3、電聲指標見表2：
礦用仿真線長度 0km 5km 10km
發送響度評定值（SLR） ≥2 ≤15 ≤18
接收響度評定值（RLR） ≥-8 ≤2 ≤2
側音壓掩蔽評定值（STMR） ≥3 ≥8 ≥5
振鈴聲級：≥80dB。
脈沖斷續比：1.6±0.2:1
脈沖速率：10±1次/秒
雙音頻號盤頻率見表3：
頻率誤差≤1.5%。
低頻群電平：-9dBm±3dB
高頻群電平：-7dBm±3dB
頻率組合中，高頻分量電平應比低頻分量電平高2±1dB
4、外形尺寸mm：112×290×122
5、整機重量：2.5kg
6、通訊距離：≤10km，線纜型號規格為MHYV1*2*7/0.37。
五、使用說明
1、將電話機的輸入線接至HDK型耦全器輸出端（耦合器應位于安全區）而耦合器輸入端接與其輸入
信號相符合的調度臺或交換機即可。
2、當調度臺或交換機信號制式為脈沖信號時，把話機打開，把開關“于脈沖”位。
3、摘機后聽到撥號音即可撥號，當被叫占線，可先掛機，再摘機重新撥號即可。
六、使用注意事項
1、避免電話機強烈震動，沖擊和水淋。
2、電話機在檢修時，不得改變電路元件規格與型號，否則將破壞防爆性能。
3、本電話機只允許與HDK型耦合器使用，禁止與其它關聯設備作用。
4、本電話機配接的用戶線路應滿足下列要求：
用戶線環阻≤1kΩ
線間漏電電阻≤20kΩ
分布電容≤0.1μF/km
分布電感≤1mH/km

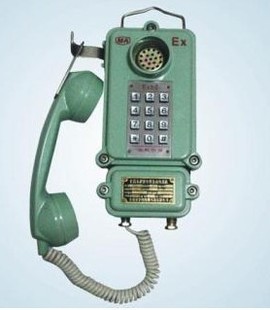

KTH-33礦用防爆電話機(具有煤安及防爆證）
將電話機的輸入線接至HDK耦合器輸出端（耦合器應置于安全區）而耦合器輸入端接調度臺或交換機即可。
當調度臺或交換機為信號制式脈沖信號時，把話機打開把開關“置于脈沖”位。
摘機后聽到拔號音即可拔號，當被叫占線，可按下叉重新拔號即可。
一、主要特點
本機機體為鋁合金鑄造成型，外型美觀，機械強度高。
采用國內新型按鍵號盤（接聽式無按鍵號盤）。
機內電路采用國際通用集成電路，具有發號準確，通話清晰，穩定。
具備音頻、脈沖發號兼容功能（出廠時一般開關置于音頻）。
整機具有防震、防潮、體積小、重量輕、堅固、耐用、維修方便等特點。
技術參數
使用條件：
環境溫度：-10~40度
環境溫度：95度
大壓力：（86~106）KPA
關聯設備：HDK耦合器
二、安全參數
饋電電壓：24~60V
最大輸入直流電流：30MA
最高振鈴開路電壓：60V
最大輸入鈴流：20ma
三、電聲指標
發送響聲評定值：≥+20dB（0km仿真線）≤+18dB(10km仿真線)
接收響度評定值: ≥+8dB（0km仿真線）≤+2dB(10km仿真線)
側音掩蔽評定值: ≥+2dB（0km仿真線）≤+8dB(10km仿真線)
振鈴聲線:80Db
脈沖斷續比:16+-0.2:1
脈沖速率:10+-1次/秒
四、外形尺寸：112*290*122
整機重量：2、5KG
五、注意事項
避免電話機受到強烈震動，沖擊和水淋。
電話機在檢修時，不得改變電路元件規格和型號，否則將破壞防爆性能。
本機只允許與HDK耦合器使用，禁止與其它關聯設備使用。
本機配接的用戶線路應滿足下列要求：
用戶線環阻≤1K歐
線間漏電阻≥20K歐
分布電容≤0。1f/km
分布電感≤1mh/km
六、訂貨須知
訂貨須指明按鍵式或接聽式
ZB127礦用電話擴音器（煤安認證：MHA120108）

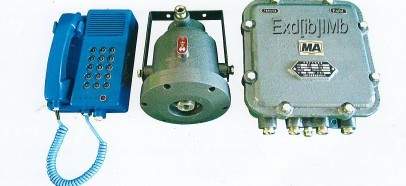

ZB127 MHA120108）礦用電話擴音廣播系統裝置由KTH17本安防爆電話和KZC 127 礦用本安型隔爆擴音信號轉換器（煤安證：MAD120351）和本安型音箱ZB127 （煤安證MHA120108）組成煤礦井下電話廣播系統，廣泛用于煤礦惡劣環境井下廣播。配申甌程控交換機KTJ126,KTJ127,SOC8000B+KTA16A煤礦程控調度通信系統使用，實現井下電話廣播，具有功能先進、工作可靠的特點。
KZC 127 礦用本安型擴音信號轉換器主要技術指標
1 額定工作電壓：AC127 工作電流：≦1.0A
2. 音頻輸出信號：幅值：≦8.0V 失真度： ≦15%
3. 標稱阻抗：8歐
4. 擴音呼叫響度：≥85DB
5. 外觀尺寸： 276mm x 310mm x 130mm
6. 重量：14KG
KZC 127 礦用本安型擴音信號轉換器主要功能
1 擴音振鈴功能，且振鈴次數可調節
2 音量可以調整功能
3 停電時話機正常使用功能
4 自動摘機啟擴音功能
5 預告音功能
6 忙音檢測功能
KXY8礦用本安型音箱喇叭
KXY8礦用本安型音箱（煤安證MHA120108）,是井下廣播本安音箱（或本安型喇叭）。廣泛用于煤礦惡劣環境井下廣播。
外觀尺寸：235mm x 圓直徑170mm
重量：約5.5KG
標稱阻抗：8歐
擴音呼叫響度：≥85DB
