  SOC5080或SOC5000-80多業務接入平臺（MSAP）是申甌通信設計的具有語音交換、光傳輸、PCM復用、信令匯接、64Kb交叉、2M交叉、2M匯聚、以太網匯聚等多種技術于一體的功能強大的多業務接入平臺，實現語音、數據、圖像(壓縮和非壓縮)的交換、匯聚與傳輸。根據不同組網的要求靈活搭建，從而滿足客戶專網業務需求。通過納入SOC-NM2005綜合網管平臺，支持局端和遠端全網設備的統一監控和管理；實現多級網管、遠程管理；對網絡實行集中操作、維護和管理（OAM）功能，實現電路的配置和調度。操作簡單易用，提高網絡運維效率，降低網建運維成本。

多業務接入平臺（MSAP）功能特點

◆ 基于4096×4096交叉能力，多組背板總線技術設計，支持主控MCU、電源1+1熱備份保護，各種支路盤卡混插能力，實現高可靠業務保證
◆ 結構合理：采用20槽前后插卡式設計，擴容維護方便
◆ 技術融合：將PBX語音交換、光傳輸、PCM復用、信令匯接、64Kb交叉、2M交叉、2M匯聚、以太網匯聚等多種技術融于一體，提升設備的集成度，實現了傳輸、接入、交換設備的統一管理，降低了建網和運維成本
◆ 背板應用多組總線：PCM總線、SDH（2M匯聚或交叉）總線、以太網匯聚總線，使得多業務接入平臺業務種類豐富、接入靈活自如
◆ 兼容互通：支持EOS功能，與MSTP廠商設備兼容互通；支持SDH線性復用段保護，提供STM-1/4上聯光口，實現與骨干網無縫聯接
◆ 組網靈活：實現星形、鏈形、環形、點對點等不同網絡拓撲，可與申甌PBX及傳輸系列產品互通
◆ 網管系統：統一納入SC-NM2005網管平臺實現多層次、分級分區域的管理功能，并可實現主控軟件遠程升級，為系統運行和管理提供可靠保障。

多業務接入平臺（MSAP）

設備型號	SOC5000-80
盤卡插槽	盤卡名稱	功能描述	線路接口	業務接口
主控 槽位x2個	MCU盤	整個設備的控制中心，4096×4096交換矩陣，實現語音交換(≤1536門)、數據交叉、PCM復用、電口和光口接入、系統管理，支持1+1保護	RJ45x1個	以太網網管接口
			DB9x2個	RS232調試串口
	MCUPBX盤		DB9x1個	話務臺串口
			C3x1個	外接時鐘接口
業務 插槽x16個： 根據業務需求，任意選擇以下業務盤卡混插。	DTU盤	信令接口	E1x4個	4路NO.1/NO.7/PRI
	DAU盤	64K交叉、復接盤	E1x8個	8路2M，C3接口
	PDH08盤	PDH155M支路盤。連接遠端SOC-G08光端機或帶光口的綜合復用設備，E1任意指配光路雙光口可1+1保護	光纖接口	光口x2個 E1x8個 以太網（RJ45）x4個
	PDH16盤	PDH175M支路盤。連接遠端 SOC-G08光端機或帶光口的綜合復用設備	光纖接口	光口x1個 E1x16個 以太網（RJ45）x2個
	EEU盤	提供PDH盤擴展E1業務	E1x8個	8路2M，C3接口
	MEM盤	多E1信道捆綁傳輸	E1x8個	以太網（RJ45）x4個
	DCX盤	E1交叉盤	—	—
	FXS盤	連接電話機接口	—	用戶接口(DB37)x32個
	FX0盤	連接交換機用戶線	—	中繼接口(DB37)x32個
	E&M盤	連接被延伸的E/M接口	—	4線E&M接口(DB37)x8個
	CWT盤	傳輸載波信號或調制信號	—	2/4線音頻接口(DB37)x16個
	MCS盤	磁石接口	—	磁石接口(DB37)x32個
	FTU盤	光纖收發器盤	光口x4個	以太網（RJ45）x4個
	ETH盤	100Mbps以太網接口盤	物理隔離	網絡接口(RJ45)x8個
	BRG8盤	單E1/10Base-T	E1x8個	以太網（RJ45）x8個
	BRG2盤	4E1/10Base-T	E1x8個	以太網（RJ45）x2個
	SIU盤	V.24/V.35同步數據盤	—	V.24/V.35（DB26）接口x4個
	ASY盤	RS232/RS422/RS485 異步數據傳輸	—	RS232(DB37)x16個 RS422/RS485(DB37)x8個
	MAS盤	提供STM-1光口、EOS以太網功能模塊，配合ESW盤使用	—	EOS光口x3個 STM-1光口x1個
	EOS盤	STM-1單元盤	STM-1光口x4個	EOS電口x8個

物理特征

設備型號	SOC5000-80
物理尺寸(mm)	488(寬)×375(深)×352(高)
供電方式	內置電源支持DC-48V供電
	AC：190V～260V
	DC：-44V～-56V(紋波≤5%)
整機功耗	<200W
工作環境	工作溫度：0℃70℃； 工作相對濕度：10%～90%無凝結(室溫)
儲存環境	儲存溫度：-40℃～105℃； 儲存相對濕度：5%～95%無凝結(室溫)

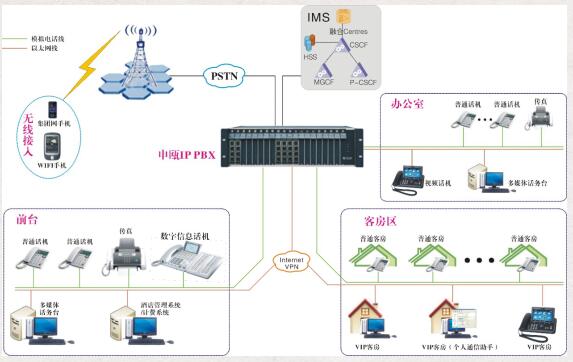

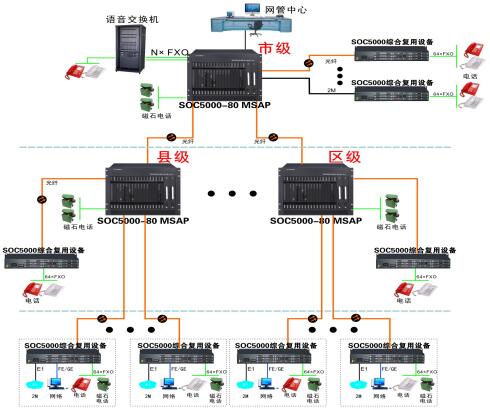

方案圖
